ZLWS/GS-100自动除露型温湿度传感器使用说明书

一. 概述

在工业过程中对湿度的控制越来越严格，而本公司的电阻式湿度传感器凭借其可靠的耐温性、耐湿性、耐腐蚀性成为该领域受好评产品之一。广泛应用于水泥构件养护、蓄电池极板老化、注塑老化、气调库、冷库存贮、食品等工业的温湿度过程测量与控制。

本产品为两件套壁挂形式，温湿度探头与变送器可用远距离连线连接。设计的自动除露的探头，内置除露风机，结露自动启动除露，自动停止。并具备被控设备延时启动功能，有效防止因除露过冲引起的误动作。适合在高温或低温、易结霜或结露的环境下长寿命使用，使用温度范围-10--120℃。壁挂式两件套形式，温湿度探头与变送器之间连线超过20米，应采用双股连线。即湿度两线不可在同一护套管内。



二、技术参数

                     供    电：DC24V DC12V

     量   程：湿度：0-100%RH

              温度：0-100℃ (量程可选）

     工作温度：-10-60℃（变送器）

     温度精度：±0.5℃（0-100℃）

     湿度精度：±3%RH（15%-95%RH,25℃）

     响应时间： ≤2s

     输出信号： 电流型：4-20mA（三线制）

                网络型          RS485

               负载能力：电流型≤600Ω

     外    壳：ABS白色135mm×90mm×46mm

三.       外形、接线

1.接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）

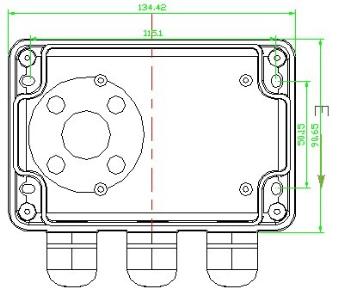

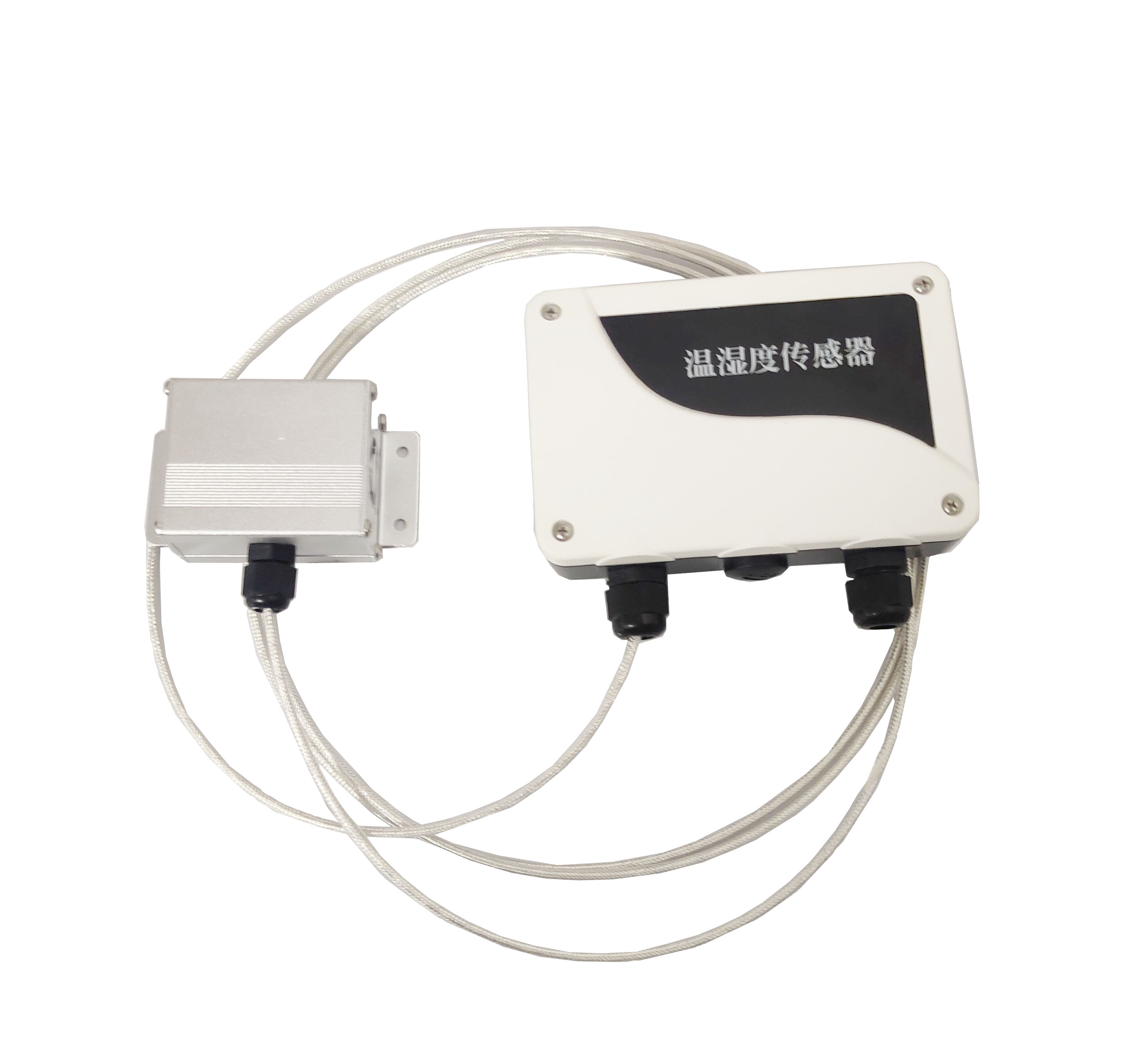

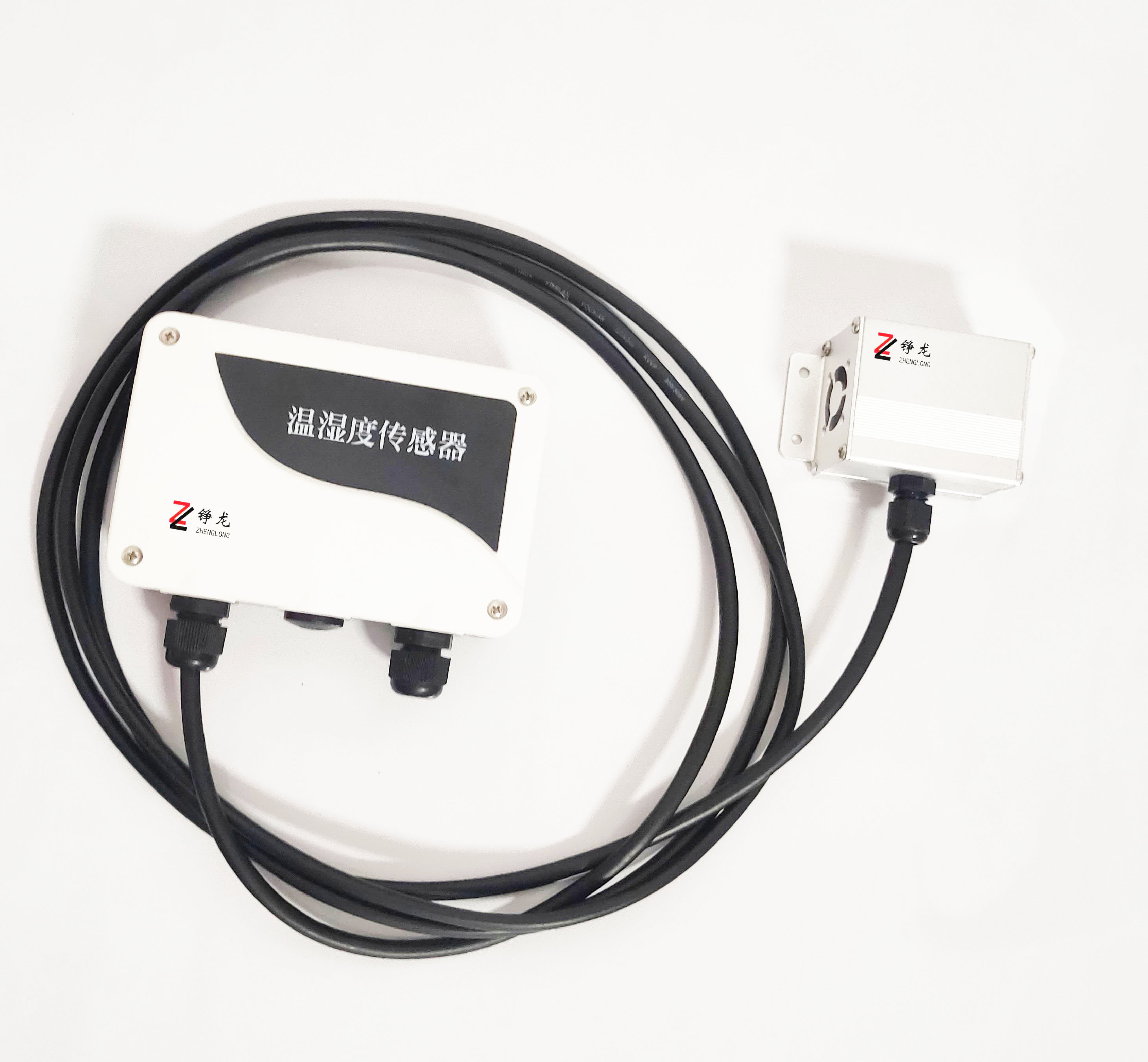

（1）实物图































（2）变送器接线图，自动除露探头板与变送器之间连线（带线情况说明）

由于湿度两根信号线远距离传输，不能在同一护套线中，本连线采用双股护套线。

1、       红黑蓝三线护套线中，

红线 风机电源线+

黑线 风机电源线-

蓝线 湿度探头连线

2、红黄绿三线护套线中，

红线 温度探头连线

黄线 温度探头连线

绿线 湿度探头连线

3、变送器板探头连线端子说明

RH: 湿度探头连线

RH: 湿度探头连线

PT-: 温度探头连线

PT+: 温度探头连线

GND:

FJ: 风机电源线+

GND1：风机电源线-

2.输出端子说明

RT 温度输出 4—20mA

   RH 湿度输出4—20mA

   GND 电源地

   24V 电源正

3、图示

图例中A、B为显示仪表、执行器或采集卡，A路对应温度输出，B路对应湿度输出。

三线制电流输出：









四.安装





















安装步骤：

     1、变送器部分：变送器底部有4个安装孔，用标配的膨胀螺钉和螺钉将其固定在墙面上。

     2、探头用M27*2的安装螺纹或外径为68mm的塑料或铸铝活动法兰固定在墙面或管道上（选配螺纹或法兰）

     3、用变送器电缆线连接到采集设备

安装位置：

     1、变送器应尽量垂直放置，安装时，保证传感器上

        的字体为正方向，保证传感器在变送器的下方；

     2、安装高度为人体坐高或主要要求测量的环境区域

安装注意事项：
