分体式耐高温温湿度传感器（管道式 Φ16 27*2 分体式 ）

一、产品概述

在工业过程中对高温高湿环境下的湿度控制越来越严格，而本公司的ZLGWSD-FT-3-260湿度传感器凭借其优良的耐温性、耐湿性，可以在0—260℃较宽的温度范围内保证高精度，高稳定性、可重复性，以进行温湿度测量工艺环境的温湿度，成为该领域受好评的产品之一。工业过程中，温湿度测量的重要性，突出体现在烘干、冷冻、化工、钢铁、有色金属冶炼、食品、蓄电池、气调库、冷库存贮等工业的过程测量与控制。

二、优点概述

• 探头工作温度: 0~260℃

• 测量范围：0~100%RH

• 测量精度：±3%RH ±0.2℃

• 满足在0~200℃范围内连续的湿度直测。

• 耐高温，耐腐蚀。

• 可在酸性和碱性环境，真空环境下运行。

• 在0~100%RH内具有10个湿度校准点。

三、技术指标

1.供    电：DC24V

2.量    程：湿度：0--100%RH

温度：0-260℃

3.工作温度：-10-50℃（变送器）

4.温度精度：±0.5℃（0-50℃）

5.湿度精度：±3%（5%-98%RH,25℃）

6.响应时间： ≤2s

7.输出信号；电流型：4-20ma三线制，4-20ma对应0-100%RH

传输距离1000米.

8.负载能力：电流型≤600Ω

电压型≥10KΩ

9. 年漂移量：±2%RH/年

四、产品外形图

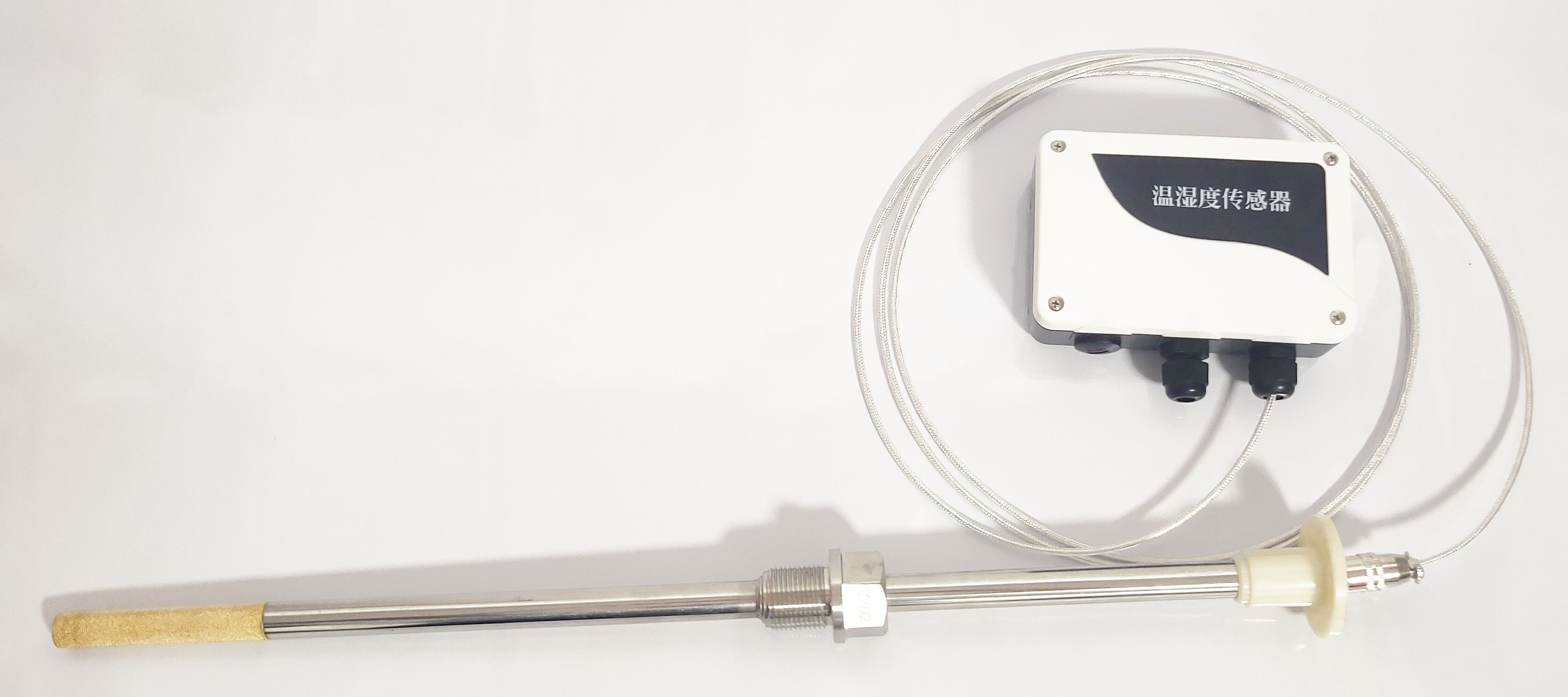

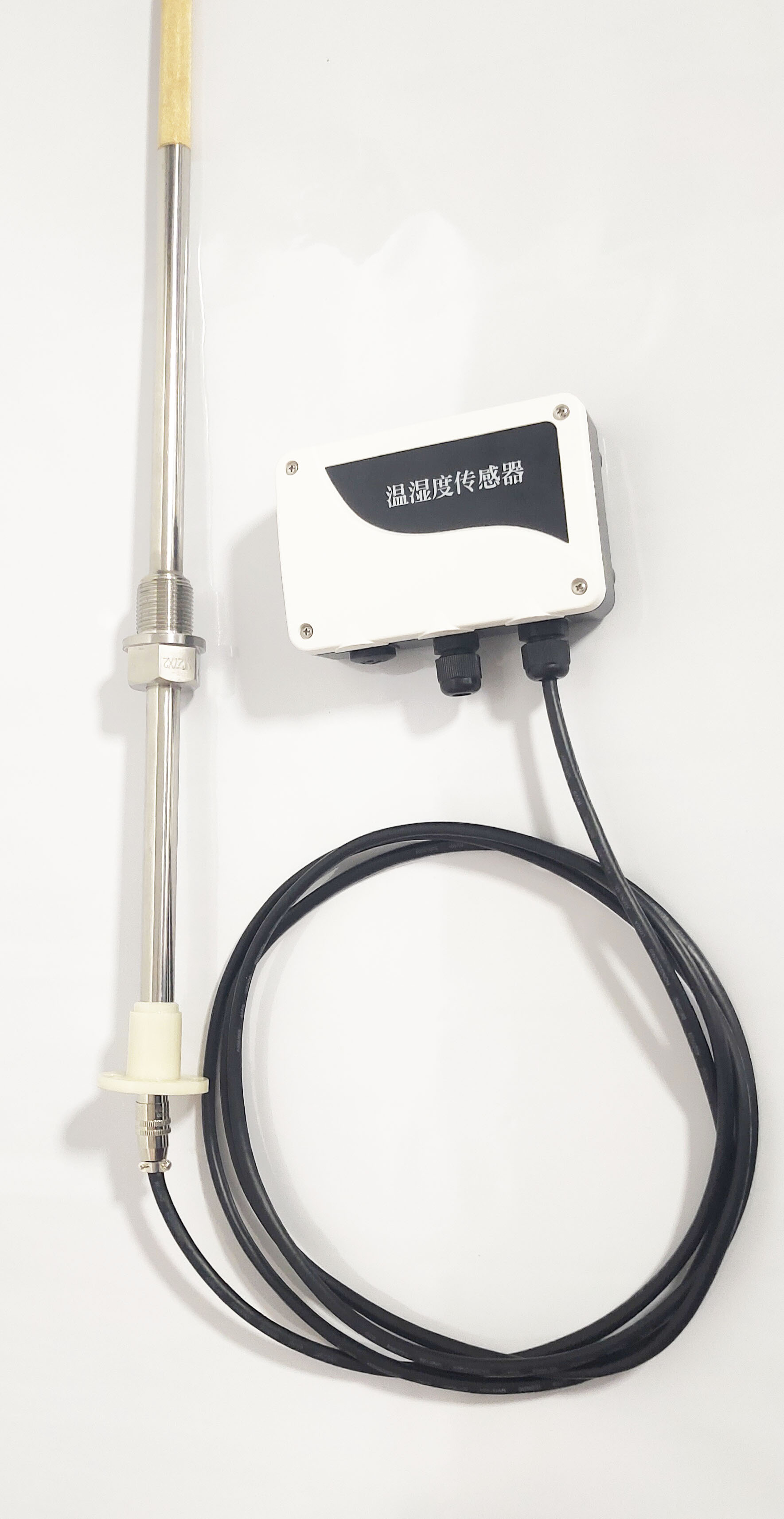

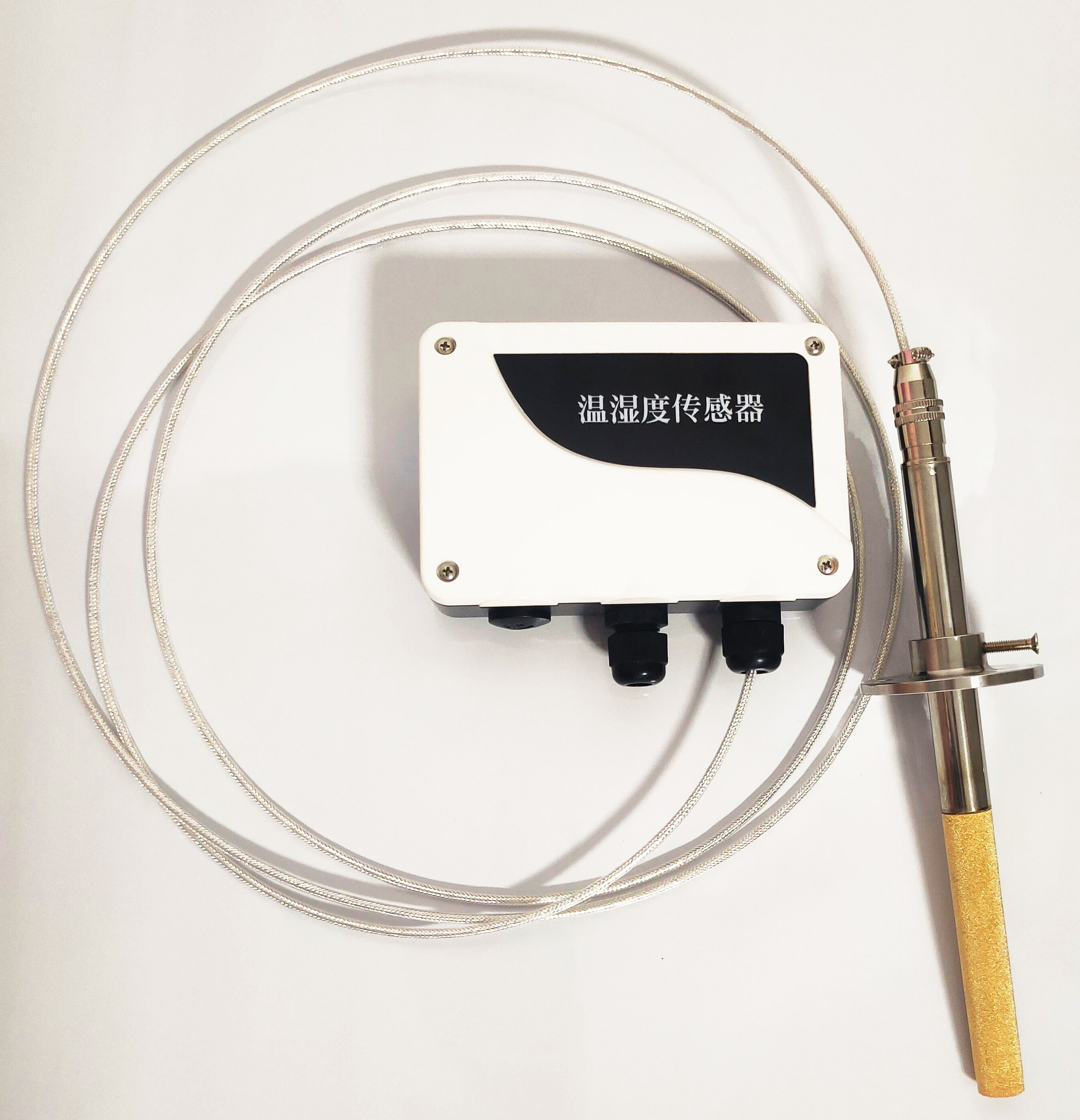

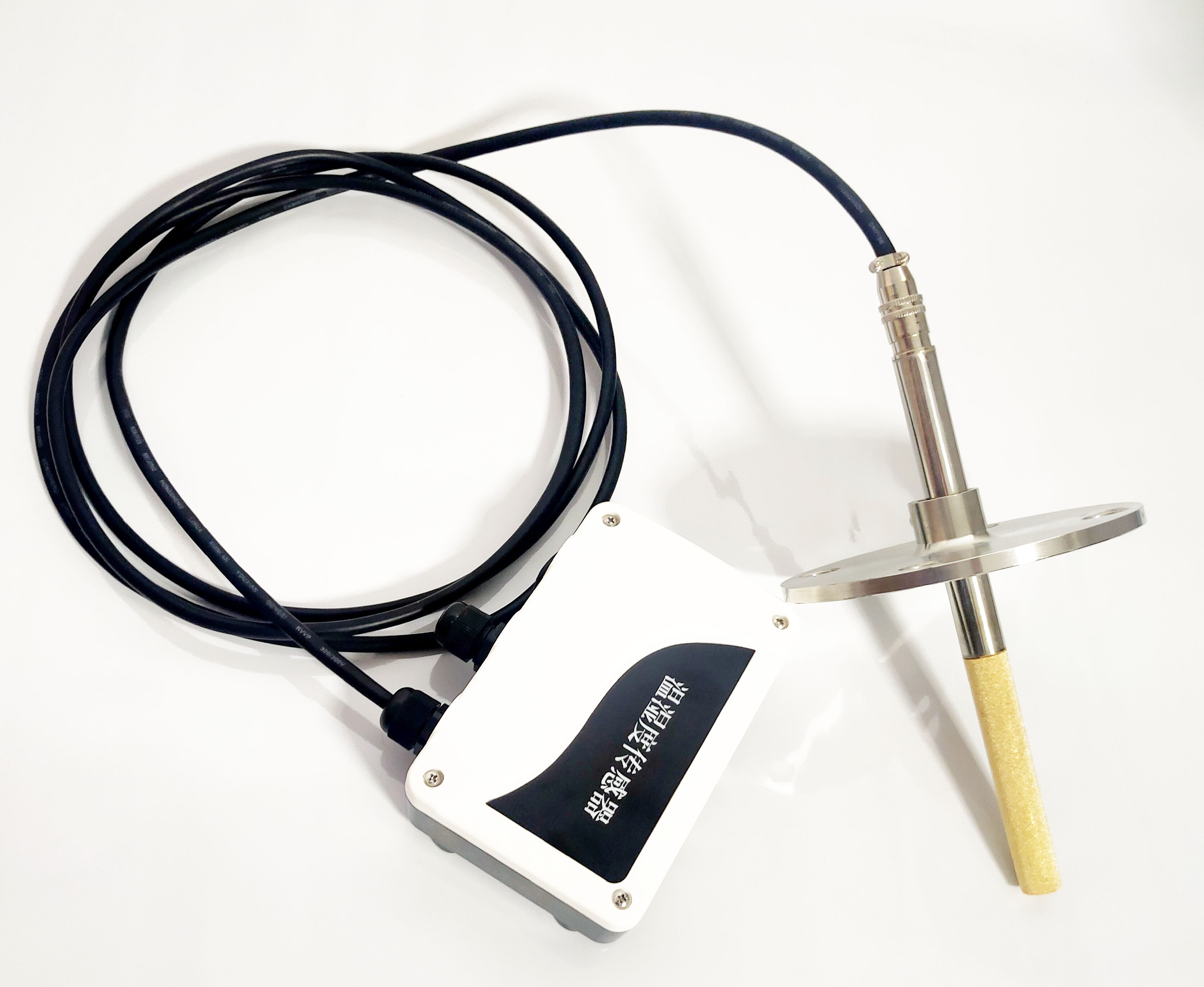

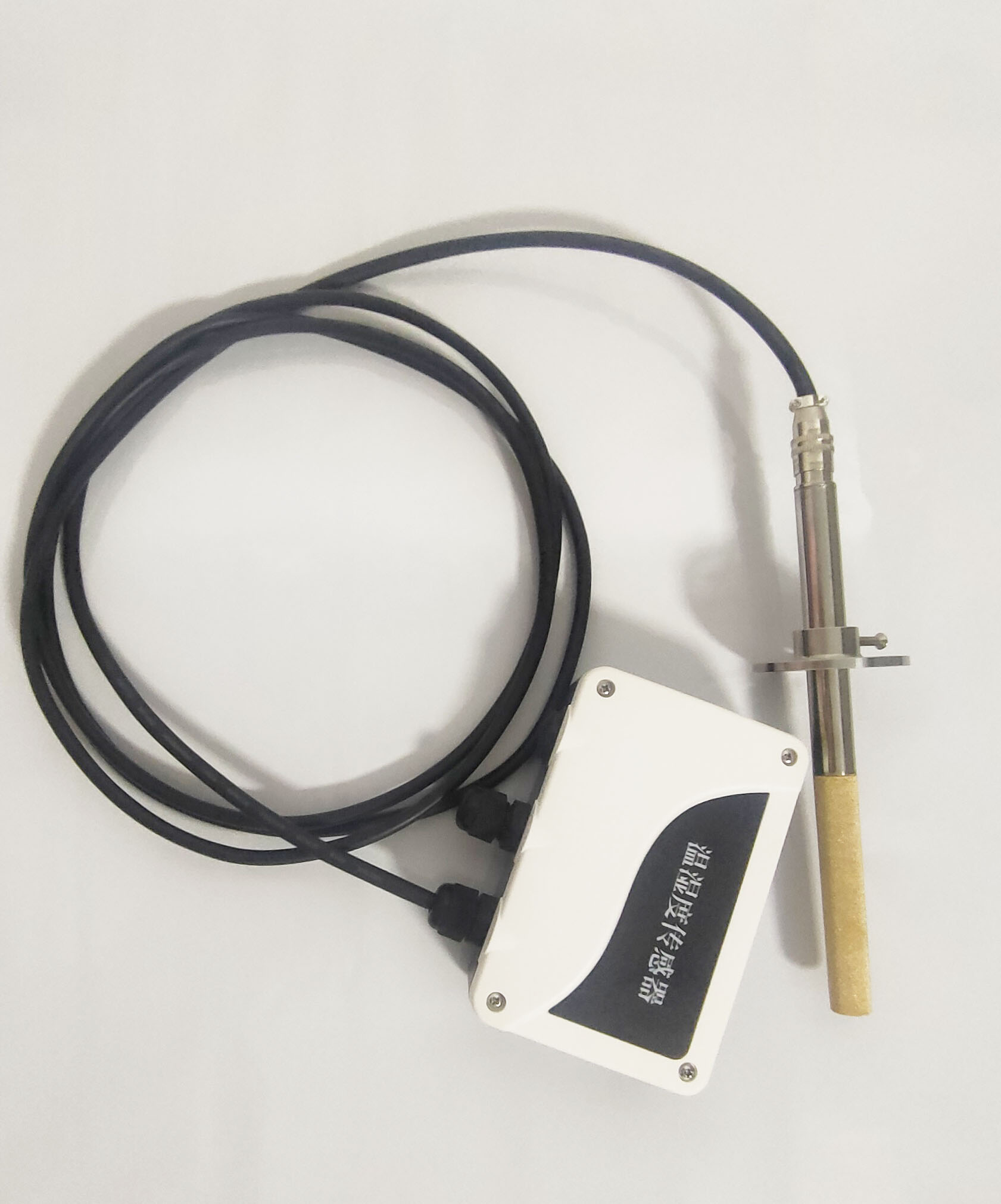

1.实物图

尺寸：冷端150MM

   管径16mm

固定方式：活动螺纹

插深：  杆长200MM

五、接线图

以下所有安装操作均需要在断开电源进行操作

1.       二线制电流输出接线

其中DC24为电源正极，GND为电源负极，RH为湿度信号，RT为温度信号。

六、安装方法

   安装步骤：

1.传感器探头用活动法兰固定在管道上或被测目标容器内（可选配螺或法兰）变送器放在适合位置。

2.用变送器电缆线连接到采集设备.

3.变送盒安装

安装注意事项：

1.安装前先通电检查传感去是否能正常工作，配件是否完整。

2.变送器应尽量垂直放置，安装时保证传感器上字体为正方向，保证传感器探头在变送器的下方；

3.尽量远离大功率干扰设备，以免造成测量干扰，如变频器、电机等。     4.避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

5.安装在环境稳定安全的区域，避免水或其他液体直接滴在探头上。同时避免探头部分与设备管壁直接接触造成积水。

七、注意事项

1.使用前请认真阅读说明书，确保接线正确。在任何错误接线均有可能对变送器造成不可逆损坏。

2.避免在易于传热且会直接造成与待测区域产生的温差的地带安装，否则会造成温湿度测量不准确。

3.防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。请勿进行冷热冲击。

4.变送器部分要远离水，探头严禁长时间浸泡在水中，建议定期检查。

八、保养

 1. 变送器长时间使用会产生漂移，为保证测量准确度最好每年校准一次。

九、运输、存储

1.变送器尽量避免振动，轻拿轻放。

2.长时间存储条件；10—40℃； 20—80%RH

十、       包装清单

1.打开包装后，检查变送器是否完好。

2.传感器一套、说明书一份、合格证一个。

十一、故障排除

1.模拟输出时，如果变送器输出为0，或输出值不在量程范围之内，请检查接线是否正确或是否牢固。

2.如果显示一直为100%RH 或者变送器输出信号为20ma ，请检查清理探头是否积水太多，或者有其他污染物。同时用万用表检查设备是否漏电。

3.没有输出，或者反应迟钝，检查被测对象环境温度是否超过允许范围内，导致其探头损毁。

4、如不是上述原因，请与厂家联系。
